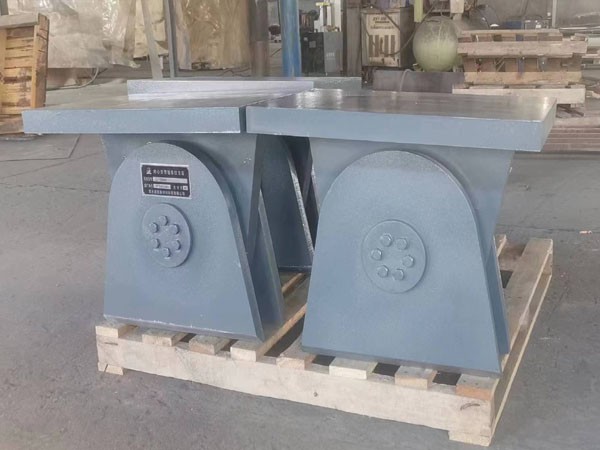

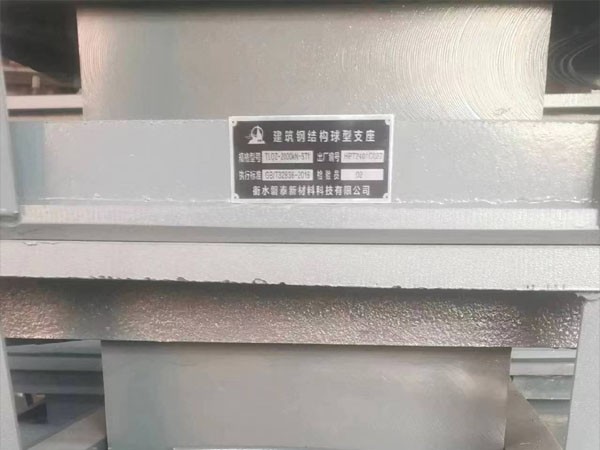

球形支座

定义：球形支座是一种能够承受垂直荷载并允许水平位移的结构支撑装置，特别适用于需要较大活动范围的建筑和桥梁。

分类：球形支座按功能可分为固定型（GD型）、单向型（DX型）和双向型（SX型）三种类型；按耐气候性能分为普通型（适用于-25～+60℃）和耐寒性（适用于-40～+60℃）。

球形支座主要由以下几个部分组成：

1.下支座凹板：由钢板或铸件制成，主要起固定球面四氟板的作用，并将支座反力分散传递到桥墩、桥台上。

2.球冠衬板：作为球形支座的核心部件，其平面部分开有镶嵌四氟板的凹槽，用以固定平面四氟板。

3.上支座滑板：与球冠衬板配合，实现支座的滑动功能。

4.聚四氟乙烯滑板：包括平面和球面各一块，是支座的主要滑动部件。在四氟板表面用专用模具压制成硅脂贮油坑，并涂以295硅脂，以减少四氟板的滑动摩擦及磨耗。

5.橡胶密封圈和防尘罩：保护支座内部免受外界环境的侵蚀。
